脫硫脫硝系統

一、概述

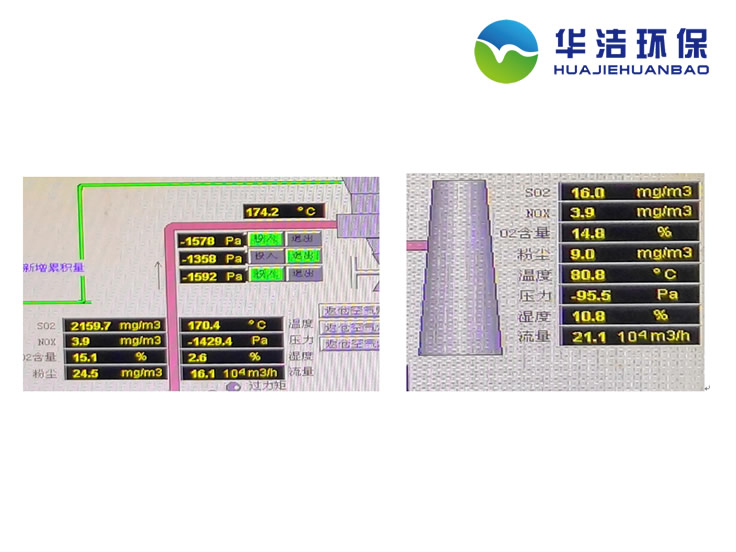

隨著國家新的大氣排放標準的落實，脫硫脫硝技術已全面實施。華潔環保公司在鋼鐵行業燒結煙氣及鍋爐煙氣脫硫脫硝系統技術進行了重點開發，總結出采取氨基鈣鎂基脫硫脫硝性價比較高的成熟技術，并取得成熟經驗，滿足燒結煙氣排放指標達到：SO2＜35mg/Nm3、NOx＜50mg/Nm3、顆粒物＜10mg/Nm3、氟化物（以F計）＜4mg/Nm3、二噁英＜0.5ng-TEQ/m3。

二、燒結煙氣脫硫脫硝工藝路線

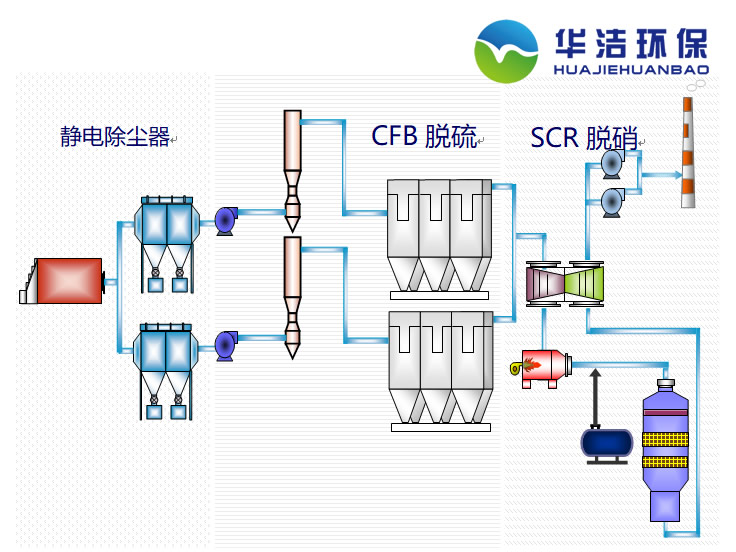

1）靜電除塵+SCR脫硝+CFB半干法脫硫+布袋除塵器

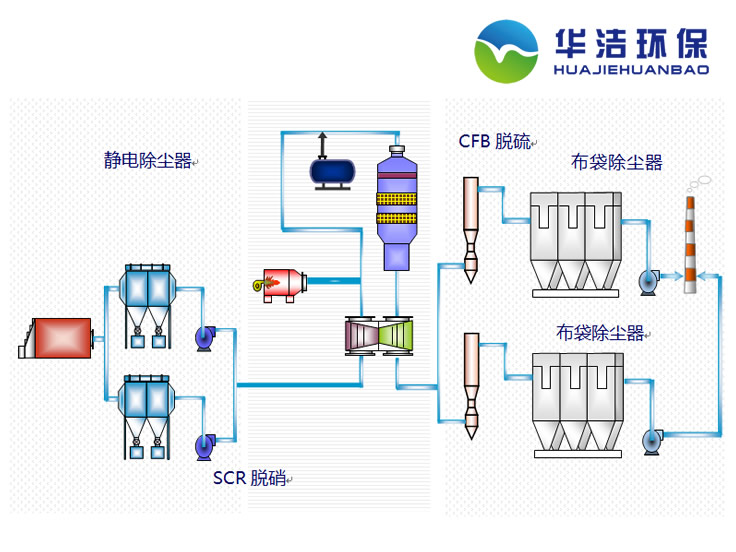

2）靜電除塵+CFB半干法脫硫+布袋除塵器+SCR脫硝

三、華潔CFB煙氣脫硫+SCR脫硝技術特點

1、CFB煙氣脫硫結構的優化

循環灰物料回流口位置、空氣斜槽尺寸、斜槽傾角、噴槍位置及噴槍形式、CFB脫硫塔入口形式、流化板及輸送斜槽的振打方式、流化風的壓力選擇、循環灰的特性分析及研究等；運用流場模擬技術對脫硫塔入口、文丘里段、反應區、進出口煙道、脫硝反應器等進行流場分析，選用最為適合項目的設備、導流板、反應器、塔內增效措施等；CFB脫硫塔塔內流速（標況、工況）、停留時間、塔體高度、出口煙道尺寸、噴水點位置、循環物料量、循環物料控制、噴水量、反應溫度、出口煙氣溫度、除塵器的風速等。對上述因子均進行了大量的優化。

2、系統應用計算機模擬技術

在系統的氣流分布、拐點處應用計算機模擬技術進行優化，如催化反應劑頂部增加合適阻流結構；優化原導流分布結構、文氏管結構優化等。***限度避免結構結垢、反應不迅速不徹底的情況發生。

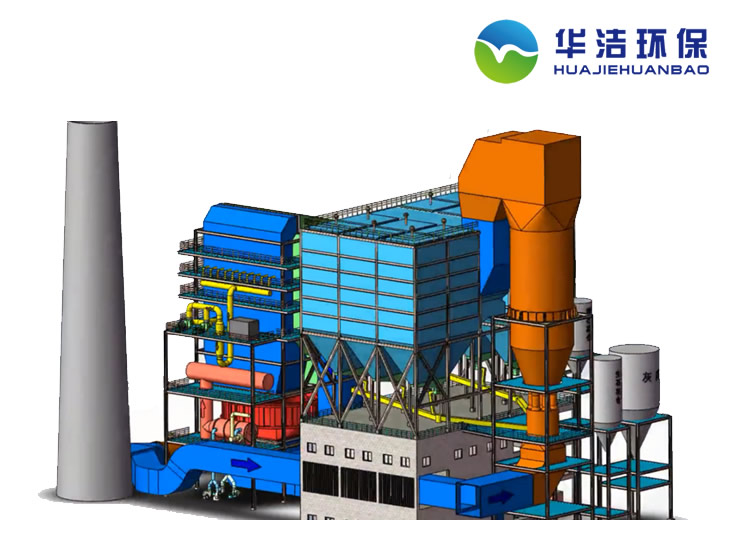

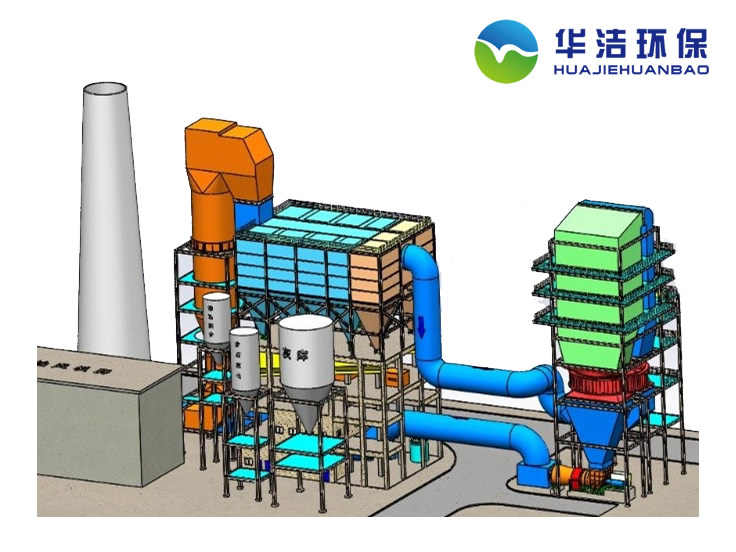

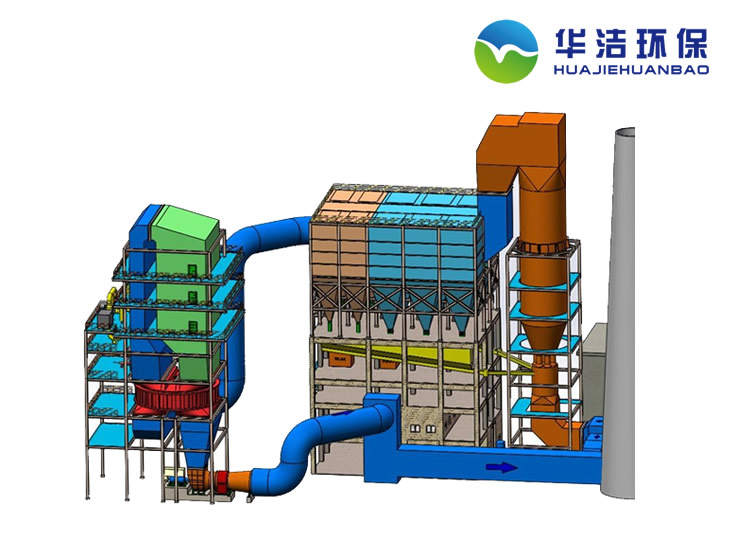

3、BIM技術的應用

利用BIM技術在系統三維模型進行進一步優化，
